QCC MDE 开发初窥(二)

发表于 更新于 分类于 Valine：
本文字数： 4.1k 阅读时长 ≈ 4 分钟

[TOC]

前言

搭建好开发环境，输出log 信息之后，在阅读代码过程中发现，新的软件架构在task ,message方面，新增了一些应用，例如message_boker, Task list之类的。本文就针对新增的message , task list的原理做一个阐述

MESSAGE_BASE & MESSAGE_GROUP

在代码中出现了诸如LOGIC_INPUT_MESSAGE_BASE , UI_TELEPHONY_MESSAGE_GROUP 之类的，搜寻代码，无法找到它们这些消息ID的定义，其实这些定义都在domain_message.h 中已经定义，详情如下：

  • 首先了解xx_MESSAGE_GROUP 和xx_MESSAGE_BASE 之间的关系

    1
    xx_MESSAGE_GROUP =  xx_MESSAGE_BASE << 8

  • 所有的MESSAGE_GROUP的定义

    1
    2
    3
    4
    5
    6
    7
    8
    enum message_groups
    {
        FOREACH_DOMAINS_MESSAGE_GROUP(EXPAND_AS_MESSAGE_GROUP_ENUM)
        FOREACH_SERVICES_MESSAGE_GROUP(EXPAND_AS_MESSAGE_GROUP_ENUM)
        FOREACH_TOPOLOGY_MESSAGE_GROUP(EXPAND_AS_MESSAGE_GROUP_ENUM)
        FOREACH_APPS_MESSAGE_GROUP(EXPAND_AS_MESSAGE_GROUP_ENUM)
        FOREACH_UI_INPUTS_MESSAGE_GROUP(EXPAND_AS_MESSAGE_GROUP_ENUM)
    };

    它等价于如下代码,具体的细节查看domain_message.h ：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    enum message_groups
    {
        INTERNAL_MESSAGE_GROUP,
        AV_MESSAGE_GROUP,                   /* See #av_status_messages */ \                   ................................................................
        LEAKTHROUGH_MESSAGE_GROUP,                /* See leakthrough_msg_t */\
        QCOM_CON_MANAGER_MESSAGE_GROUP,

        HANDSET_SERVICE_MESSAGE_GROUP,
        ............................
        AUDIO_CURATION_SERVICE_MESSAGE_GROUP,

        TWS_TOPOLOGY_SERVICE_MESSAGE_GROUP,     /* See #tws_topology_message_t */ \
        TWS_TOPOLOGY_CLIENT_NOTIFIER_SERVICE_MESSAGE_GROUP,
        HEADSET_TOPOLOGY_SERVICE_MESSAGE_GROUP,

        SYSTEM_SERVICE_MESSAGE_GROUP,
        CONN_RULES_SERVICE_MESSAGE_GROUP,
        EARBUD_ROLE_SERVICE_MESSAGE_GROUP,

        UI_INPUTS_TELEPHONY_MESSAGE_GROUP,
        .................................
        UI_INPUTS_BOUNDS_CHECK_MESSAGE_GROUP
    }

  • MESSAGE_GROUP 的值确定了，那么每个group的MESSAGE_BASE值也随之确认

    1
    2
    3
    4
    5
    6
    7
    8
    typedef enum
    {
        FOREACH_DOMAINS_MESSAGE_GROUP(EXPAND_AS_MESSAGE_BASE_ENUM)
        FOREACH_SERVICES_MESSAGE_GROUP(EXPAND_AS_MESSAGE_BASE_ENUM)
        FOREACH_TOPOLOGY_MESSAGE_GROUP(EXPAND_AS_MESSAGE_BASE_ENUM)
        FOREACH_APPS_MESSAGE_GROUP(EXPAND_AS_MESSAGE_BASE_ENUM)
        FOREACH_UI_INPUTS_MESSAGE_GROUP(EXPAND_AS_MESSAGE_BASE_ENUM)
    } message_base_t;

    它等价以下代码：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    enum message_groups
    {
        INTERNAL_MESSAGE_GROUP << 8,
        AV_MESSAGE_GROUP << 8,                   /* See #av_status_messages */ \                   ................................................................
        LEAKTHROUGH_MESSAGE_GROUP << 8,                /* See leakthrough_msg_t */\
        QCOM_CON_MANAGER_MESSAGE_GROUP << 8,

        HANDSET_SERVICE_MESSAGE_GROUP << 8,
        ............................
        AUDIO_CURATION_SERVICE_MESSAGE_GROUP << 8,

        TWS_TOPOLOGY_SERVICE_MESSAGE_GROUP << 8,     /* See #tws_topology_message_t */ \
        TWS_TOPOLOGY_CLIENT_NOTIFIER_SERVICE_MESSAGE_GROUP << 8,
        HEADSET_TOPOLOGY_SERVICE_MESSAGE_GROUP << 8,

        SYSTEM_SERVICE_MESSAGE_GROUP << 8,
        CONN_RULES_SERVICE_MESSAGE_GROUP << 8,
        EARBUD_ROLE_SERVICE_MESSAGE_GROUP << 8,

        UI_INPUTS_TELEPHONY_MESSAGE_GROUP << 8,
        .................................
        UI_INPUTS_BOUNDS_CHECK_MESSAGE_GROUP << 8
    }

MESSAGE_BROKER

有关message_broker官方只有如下说明：

​ The Message Broker allows client modules to register interest
​ in System Messages by Message Group. The Message Broker registers
​ with the message group owner on behalf of the client module. The
​ message group owner subsequently messages the client module directly.
​ The message group owner’s messge group ID and registration function
​ is provides to message broker in MessageBroker_init().

意思是：message broker允许将感兴趣的message_group注册到系统消息中。

应该代码中只应用到两个API:

  • MessageBroker_Init()

代码中该代码中的涉及的参数message_broker_group_registrations_end[]和message_broker_group_registrations_begain[]具体定义都不可见。所以 MessageGroupRegister

和MessageGroupUnregister 两个函数的定义也未知。

  • void MessageBroker_RegisterInterestInMsgGroups(Task task, const message_group_t* msg_groups, unsigned num_groups)

num_groups是指在*msg_groups为第一个message_group,在此基础上的几个message_group.

此函数最后要调用registration->MessageGroupRegister(task, group) ，但由于MessageGroupRegister的具体定义未知，所以也无从查询它究竟做了什么.

  • 疑问?

message_broker的具体怎么应用，目前尚未知道，在后续的代码中希望可以找到答案。

Tasklist application

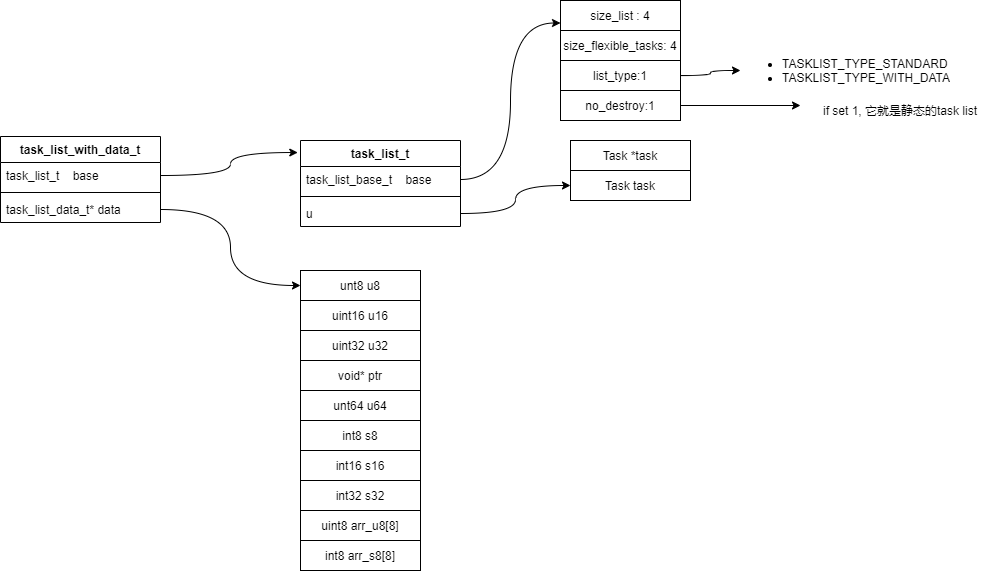

task list 中应用到的结构体如下图所示：

![](QCC MDE 开发初窥(二)/task_list_struct.png)

  • 创建task list

    • 动态的task list : TaskList_Create()
    • 静态的task list : TaskList_Initralise()， 它设置

    目前代码中，两者创建的容量都是1，唯一区别就是no_destroy的赋值不一样，动态赋值：false, 静态赋值TRUE

  • TaskList_AddTask(), 一般在register一个task的时候就需要该操作

  • 使用过程中，就可以利用task list 来发送消息：Tasklist_MessageSendId()

  • 动态创建tasklist后，unresgister 一个task的时候：

    • TaskList_RemoveTask()
    • 通过TaskList_Size()判断 task 是否为零，如果等于零，则TaskList_Destroy()
